一、需求简介

共有3个小区，每个小区应用安定宝VISTA120实现周界防范，共需使用3台120，每一个小区建立独立中心，其中一个中心可以查看其它另两个小区的报警信息，警情通过电话线拨号方式传送。

二、系统结构

根据需求，可以应用丛文警卫中心软件加VISTA120实现，由于丛文警卫中心自身就具有网络功能，所以完全能实现另两个中心向一个中心上传报警信息的功能。以下是系统结构：

说明：

根据系统结构图可以看出每一个小区为独立的报警中心系统，而小区1及小区2的信息又可通过电话线的方式传到第三个中心，故第三个中心不仅能收到本中心的周界报警信息，还能收到另外两个小区的报警信息。

三、系统功能

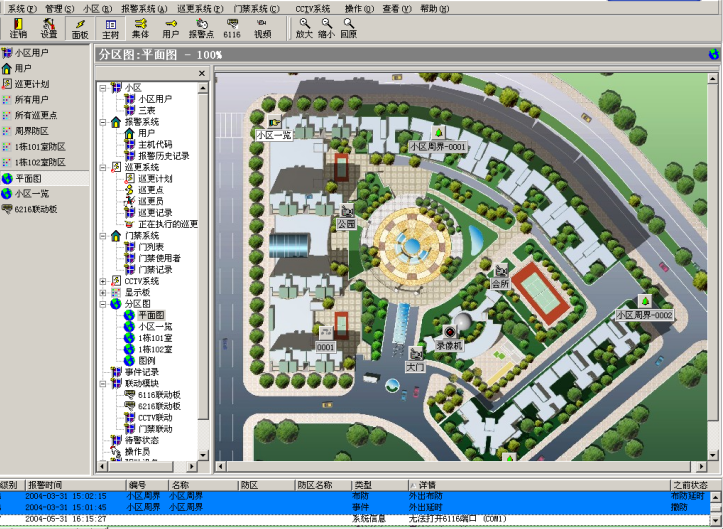

①电子地图、显示板监控界面

警卫中心系统内置一个极为灵活的电子地图系统，即“分区图”系统，用户可以利用分区图系统实现任意关系的地图、平面图、示意图、楼层图等地图系统，并且用户可以自己绘制地图，或将现有的地图资源充分利用，同时分区图系统也支持扫描仪扫描的图形。可以在地图上任意放置各种类型设备的图标，并且图标可以不同的颜色和动态表示该设备的当前状态。而通过显示板监控界面，可灵活安排各种设备进行集中监控。无论通过地图还是显示板方式，都可以直接通过鼠标点击图标的方式来控制各种设备，如对报警系统的布撤防操作、CCTV系统的摄像机切换、门禁系统电控门的开启、电子开关控制灯光、广播对讲等。

②各种安防系统操作管理

报警系统：对所有报警点可任意分子系统，任意设置防区类型，用户可分为独立用户和公共区域用户便于管理。可以对单个用户或集体进行撤防、外出布防、留守布防等操作，可单独旁路、禁用防区。

巡更系统：巡更管理能够实现报警系统与巡更系统的完全集成，利用报警系统硬件完成巡更功能。系统能够监视预先制订好的巡更计划的执行情况，在巡更计划没有被正确执行时，系统能够及时报告，甚至报警，这样如果巡更员意外，能够第一时间发现并处理。警卫中心可以支持多条巡更线路同时执行，自动记录每一个巡更点的到达情况，并且和事先制订的计划比较，最后给出详细的报告，并且在需要时报警。 巡更系统还可以与报警系统自动配合，可以将预定的巡更计划中所经过的报警点自动旁路，因此只要巡更员按时走过规定的巡更线路，不需要对报警系统进行撤防。

CCTV系统：可以通过鼠标对矩阵系统进行切换，控制云台动作，设置自动切换，群组切换等，还可以对多画面处理器进行控制。并且可设置报警点、巡更点、门禁等系统联动摄像机的切换、录像系统的启动、云台预置位等动作。

门禁系统：可设置并记录出入人员的进出时间，控制电控门的开启。可设置读卡器动作时联动CCTV动作，监视受控门；还可设置报警时联动电控门的开启和关闭。

考勤系统：可设置部门、员工、上下班时间、节假日等考勤基本参数，并根据考勤读卡器的读卡记录，实现对员工的考勤统计，并可输出相关的考勤报告。

电子开关联动系统：可连接灯光、应急设备、电控门等各种电气设备，通过报警、巡更、CCTV、门禁等系统的状态自动启动，或者通过鼠标操作开关。系统采用CONWIN® CW6116联动控制板，对其他系统进行联动控制。由于CW6116采用工业标准总线结构，并且采用数码编址技术，因此可控制的点数可以根据需要随时增加。

③其它功能

多媒体操作：系统可以根据不同的状态，以自定义的声音报告，提醒操作人员注意。

自动处理：可设置不同的警情发生时由电脑自动处理，减轻操作人员的负担。

安全措施：作为一个专业的报警系统，各种安全措施是不可缺少的，警卫中心采用了许多手段来保证系统的可靠性，例如，操作员分级管理，分业务管理，能够完全控制每一个操作员在系统中的行为能力。 同时在数据库的安全方面，系统会自动检查数据的完整性，如果系统非正常退出，再次启动时，系统会自动对数据库进行自动维护。还可以设定自动备份报警记录、自动删除事件记录等操作，做到万无一失。

完善的事件记录：警卫中心系统具备完善的事件记录系统。系统中发生的各种事件都可以详细地记录。例如报警记录、系统记录、操作记录、巡更记录等等。并且可以对这些记录采用各种方式去观察，可以按各种顺序排序，分类查询等等操作。

自动修复数据功能：一旦系统数据出现故障，软件具有自动修复的功能，使得数据能够正常使用。而不会影响整个系统的运行。

四、系统配置
